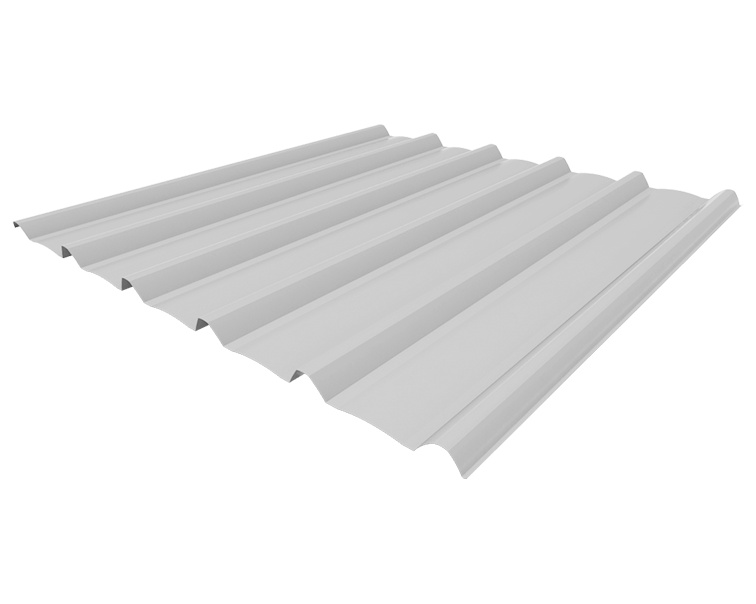

LYSAGHT® TRIMDEK®

Pengembangan dari profil penutup atap dan dinding trimdek dengan bentuk gelombang trapesium yang tegas serta alur halus pada lembahnya. Lebar efektif yang lebih besar dan tetap dengan kemampuan bentang panjang, jarak tumpuan yang lebar, dan sistem sekrup untuk pemasangan cepat membuatnya menjadi pilihan yang lebih ekonomis untuk komersial, dan industri

DETAIL PROFILE

PROFILE PROPERTY

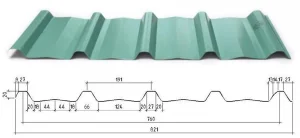

SPESIFIKASI DIMENSI

Parameter	Nilai
Feed Coil	940 mm
Lebar Efektif	760 mm
Tinggi Gelombang	32 mm
Lebar Lembah	124 mm
Jarak Gelombang	191 mm
Kemampuan Mesin	0.20 ~ 0.55 mm BMT
Standar Ketebalan	0.30 & 0.40 MM BMT

BERAT PROFIL (kg/m²)

Ketebalan (BMT)	Warna	Bere
0.35	3.66	3.59
0.40	4.15	4.08

APLIKASI DAN BENTUK ATAP

Profil ini dapat digunakan untuk aplikasi dinding dan atap dengan kemampuan pembentukan lengkung menggunakan model crimping.

Jenis Lengkung	Spesifikasi
Spring Curve	R+25M & R-25M
Crimp Curve	R+0.50M & R-0.50M
Multiple Radius	Cembung (R+) & Cekung (R-)
Increment di Rmin	28.8mm
Tail-Min	200 mm
Ketebalan yang bisa digunakan	0.30 – 0.70 MM BMT

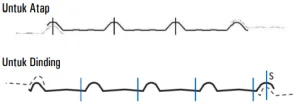

SISTEM & TIPE KONEKSI

Aplikasi	Spesifikasi Sekrup
Sekrup untuk Atap	12-14 x 50 Hex Head with Sang Guard Corrosion Class 3
Sekrup untuk Dinding	12-14 x 30 Hex Head Corrosion Class 3
Estimasi Kebutuhan	4 pcs per m2

Sistem koneksi untuk profil ini menggunakan sekrup dengan spesifikasi yang berbeda untuk aplikasi atap dan dinding. Untuk pemasangan atap digunakan sekrup yang lebih panjang (50mm) dengan protection guard untuk perlindungan ekstra terhadap korosi, sedangkan untuk dinding menggunakan sekrup 30mm. Kedua jenis sekrup menggunakan Corrosion Class 3 untuk ketahanan terhadap korosi yang optimal dalam berbagai kondisi cuaca.

SISTEM SAMBUNGAN

Sistem sambungan overlap merupakan metode penyambungan profil yang dirancang untuk memberikan kekuatan struktural optimal dan ketahanan cuaca superior. Dengan panjang overlap 200 mm, sistem ini memastikan area kontak yang cukup luas untuk distribusi beban yang merata di sepanjang sambungan. Panjang overlap yang standar ini telah terbukti memberikan keamanan struktural yang handal dalam berbagai kondisi beban angin dan cuaca ekstrem.

Dapat Overlap dengan Panjang Overlap 200 mm

JARAK RANGKA MAKSIMUM

UNTUK ATAP

Ketebalan (BMT)	Single	End	Internal
0.35	910	1050	1550
0.40	1040	1225	1800

UNTUK DINDING

Ketebalan (BMT)	Single	End	Internal
0.35	1980	2320	2320
0.40	2260	2650	2650

KAPASITAS ANGIN HISAP

Limit State	Span (mm)
Limit State	600	900	1200	1500	1800	2100
Single
Serv.	2.80	2.25	1.80	1.35	0.90	0.55
Strength	7.40	5.15	3.40	2.55	2.05	1.70
End
Serv.	2.75	2.75	2.75	2.30	1.80	1.25
Strength	6.60	5.95	5.30	4.45	3.50	2.70
Internal
Serv.	2.80	2.7	2.55	2.30	1.95	1.55
Strength	7.50	7.00	6.40	5.45	4.35	3.30

TEBAL 0.40 mm BMT

Limit State	Span (mm)
Limit State	600	900	1200	1500	1800	2100
Single
Serv.	4.25	3.45	2.55	1.7	1.00	1.00
Strength	10.25	8.15	5.95	4.3	3.25	2.8
End
Serv.	3.65	3.25	2.9	2.40	1.85	1.35
Strength	6.6	6.1	5.6	5.00	4.3	3.65
Internal
Serv.	4.35	3.7	3.1	2.65	2.2	1.8
Strength	9.85	8.45	7.00	5.65	4.55	3.7

TEBAL 0.35 mm BMT

DRAINASE ATAP

Intensitas Curah Hujan (mm/jam)	Slope (°)
Intensitas Curah Hujan (mm/jam)	3	5	7	10
100	275	320	382	439
200	129	160	191	220
300	86	107	127	146
400	64	80	96	110
500	51	64	76	88

COATING

Jenis Coating	Spesifikasi
Zincalume AZ150	Lapisan aluminum-zinc alloy
Colorbond AZ150	Lapisan aluminum-zinc dengan cat warna

AKSESORIS

Location	Type of Fixing	Details	Type of Fasteners	Capacity Drilling
Roofing	Crest Fixing		Cteks 12-14 x 50 HGS	6.5 mm
Walling	Valley Fixing		Cteks 12-14x 20 HWFS	6.5 mm

KELEBIHAN

Solusi ekonomis optimal dengan sistem lap samping anti kapiler untuk proteksi kebocoran superior
Aplikasi fleksibel untuk berbagai konfigurasi atap lengkungan dengan presisi tinggi
Efisiensi struktural dengan minimal overlap 200mm untuk kekuatan sambungan maksimal
Optimasi logistik dengan panjang custom hingga 20m untuk transportasi trailer dan reduksi sambungan
