LYSAGHT® SPANDEK® II
LYSAGHT® SPANDEK® II

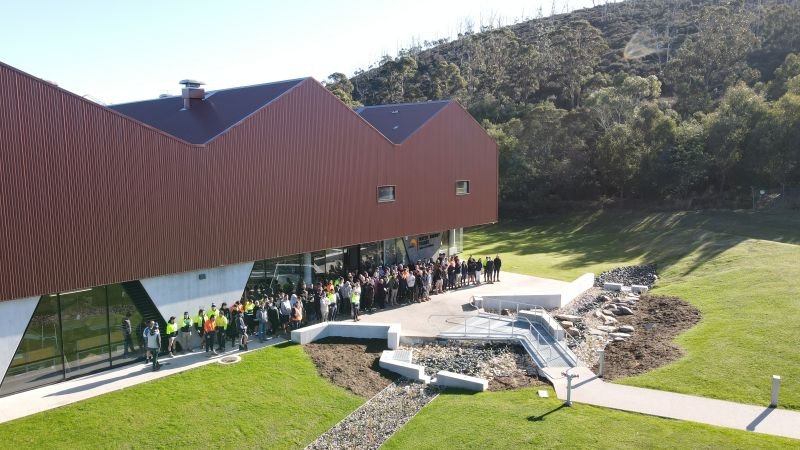

Atap dan penutup dinding bergelombang sederhana yang modern, kuat, tahan benturan dan ekonomis. Pilihan ideal bagi Anda yang menginginkan tampilan yang lebih berani dan lebih modern.
DETAIL PROFILE
PROFILE PROPERTY
SPESIFIKASI DIMENSI
Parameter | Nilai |
Feed Coil | 914 mm |
Lebar Efektif | 698 mm |
Tinggi Gelombang | 32 mm |
Lebar Lembah | 27 mm |
Jarak Gelombang | 87 mm |
Kemampuan Mesin | 0.35 ~ 0.60 mm BMT |
Standar Ketebalan | 0.35 & 0.40 MM BMT |
BERAT PROFIL (kg/m²)
Ketebalan (BMT) | Warna | Bere |
0.35 | 3.89 | 3.81 |
0.40 | 4.40 | 4.33 |
APLIKASI DAN BENTUK ATAP
Profil ini dapat digunakan untuk aplikasi dinding dan atap dengan fleksibilitas yang sangat baik. Keunggulan utama profil ini adalah kemampuannya untuk dibentuk melengkung dengan model crimping yang memberikan fleksibilitas desain yang tinggi untuk berbagai kebutuhan arsitektur.
Jenis Lengkung | Spesifikasi |
Spring Curve | R+25M & R-25M |
Crimp Curve (Rmin) | R+0.45M & R-0.45M |
Multiple Radius | Cembung (R+) & Cekung (R-) |
Increment di Rmin | 20 mm |
Tail-Min | 50 mm |
Ketebalan yang bisa digunakan | 0.30 – 0.50 mm BMT |
SISTEM & TIPE KONEKSI
Aplikasi | Spesifikasi Sekrup |
Sekrup untuk Atap | 12-14 x 50 Hex Head with Sang Guard Corrosion Class 3 |
Sekrup untuk Dinding | 12-14 x 30 Hex Head Corrosion Class 3 |
Estimasi Kebutuhan | 5 pcs per m2 |
Sistem koneksi untuk profil ini menggunakan sekrup dengan spesifikasi yang berbeda untuk aplikasi atap dan dinding. Untuk pemasangan atap digunakan sekrup yang lebih panjang (50mm) dengan protection guard untuk perlindungan ekstra terhadap korosi, sedangkan untuk dinding menggunakan sekrup 30mm. Kedua jenis sekrup menggunakan Corrosion Class 3 untuk ketahanan terhadap korosi yang optimal dalam berbagai kondisi cuaca.
SISTEM SAMBUNGAN
Sistem sambungan overlap merupakan metode penyambungan profil yang dirancang untuk memberikan kekuatan struktural optimal dan ketahanan cuaca superior. Dengan panjang overlap 200 mm, sistem ini memastikan area kontak yang cukup luas untuk distribusi beban yang merata di sepanjang sambungan. Panjang overlap yang standar ini telah terbukti memberikan keamanan struktural yang handal dalam berbagai kondisi beban angin dan cuaca ekstrem.
Dapat Overlap dengan Panjang Overlap 200 mm
JARAK RANGKA MAKSIMUM
UNTUK ATAP
Ketebalan (BMT) | Single | End | Internal |
0.35 | 1080 | 1500 | 2000 |
0.40 | 1230 | 1710 | 2280 |
UNTUK DINDING
Ketebalan (BMT) | Single | End | Internal |
0.35 | 2020 | 2420 | 3300 |
0.40 | 2090 | 2650 | 3300 |
KAPASITAS ANGIN HISAP
Limit State | Span (mm) | |||||
600 | 900 | 1200 | 1500 | 1800 | 2100 | |
Single | ||||||
Serv. | 2.79 | 2.25 | 1.72 | 1.25 | 0.85 | 0.54 |
Strength | 8.39 | 6.96 | 5.57 | 4.31 | 3.23 | 2.39 |
End | ||||||
Serv. | 5.15 | 4.06 | 3.06 | 2.14 | 1.36 | 0.8 |
Strength | 7.14 | 6.09 | 5.06 | 4.11 | 3.27 | 2.56 |
Internal | ||||||
Serv. | 2.03 | 1.87 | 1.7 | 1.53 | 1.34 | 1.17 |
Strength | 8.66 | 6.68 | 5.17 | 3.81 | 2.7 | 1.89 |
TEBAL 0.40 mm BMT
Limit State | Span (mm) | |||||
600 | 900 | 1200 | 1500 | 1800 | 2100 | |
Single | ||||||
Serv. | 4.29 | 3.41 | 2.75 | 1.81 | 1.17 | 0.69 |
Strength | 9.5 | 7.76 | 6.08 | 4.58 | 3.32 | 2.39 |
End | ||||||
Serv. | 6.16 | 4.9 | 3.72 | 2.65 | 1.73 | 1.06 |
Strength | 8.75 | 7.51 | 6.3 | 5.17 | 4.16 | 3.3 |
Internal | ||||||
Serv. | 3.53 | 3.07 | 2.61 | 2.19 | 1.79 | 1.46 |
Strength | 9.75 | 8.12 | 6.66 | 3.3 | 4.14 | 3.19 |
TEBAL 0.35 mm BMT
DRAINASE ATAP
Intensitas Curah Hujan (mm/jam) | Slope (°) | |||
3 | 5 | 7 | 10 | |
100 | 122 | 147 | 170 | 191 |
200 | 61 | 73 | 85 | 95 |
300 | 41 | 49 | 57 | 64 |
400 | 31 | 37 | 43 | 48 |
500 | 24 | 29 | 34 | 38 |
KAPASITAS RENTANG
Type Of Span BMT (mm) | 0.35 BMT | 0.40 BMT |
Roof (mm) | ||
Single Span | 975 | 1350 |
End Span | 1255 | 1700 |
Internal Span | 1300 | 2150 |
Unstifffened Overhang | 150 | 150 |
Stiffened Overhang | 200 | 250 |
Walls (mm) | ||
Single Span | 2100 | 2150 |
End Span | 2600 | 2500 |
Internal Span | 3300 | 3300 |
Overhang | 150 | 150 |
COATING
Jenis Coating | Spesifikasi |
Zincalume AZ150 | Lapisan aluminum-zinc alloy |
Colorbond AZ150 | Lapisan aluminum-zinc dengan cat warna |
AKSESORIS
Location | Type of Fixing | Details | Type of Fasteners | Capacity Drilling |
Roofing | Crest Fixing |  | Cteks 12-14 x 50 HGS | 6.5 mm |
Walling | Valley Fixing |  | Cteks 12-14 x 20 HWFS | 6.5 mm |
Sidelap Fixing | CSP 10-16 x 16 HWFS | 2.5 mm |
KELEBIHAN
- Solusi ekonomis optimal dengan sistem lap samping anti kapiler untuk proteksi kebocoran superior
- Aplikasi fleksibel untuk berbagai konfigurasi atap lengkungan dengan presisi tinggi
- Efisiensi struktural dengan minimal overlap 200mm untuk kekuatan sambungan maksimal
- Konfigurasi multi-directional mendukung atap dengan lebih dari satu sisi tumpang tindih
- Optimasi logistik dengan panjang custom hingga 20m untuk transportasi trailer dan reduksi sambungan
Sustainability and Thermal Efficiency
Easy for Maintain
Waranty Backed by BlueScope Lysaght
Fire Performance Reduction
