LYSAGHT® LOCKED SEAM®
LYSAGHT® LOCKED SEAM®

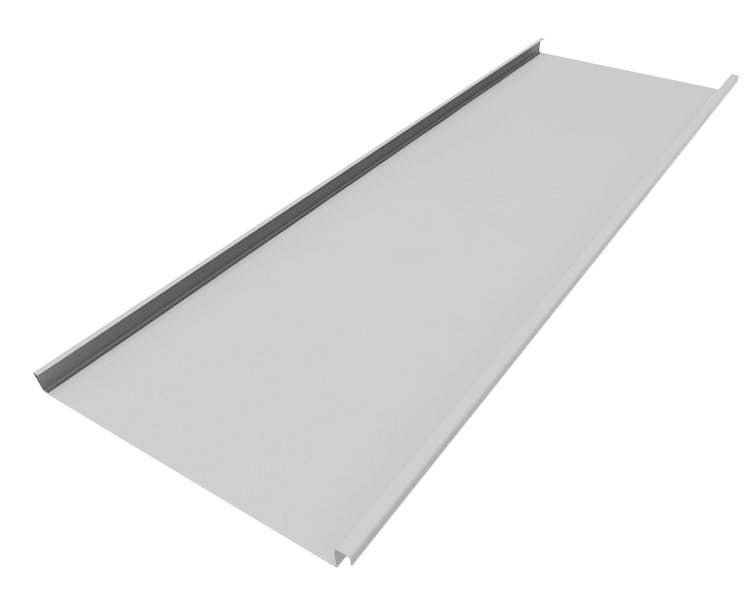

Memiliki tampilan lembah yang datar dan rusuk yang tegas, profil penutup atap standing seam kontemporer ini dapat mendukung keindahan beraneka desain arsitektur. Dengan kemampuan menghasilkan bentuk lengkung dan meruncing (tapered) dan metode pemasangan tersembunyi sistem lipatan (seaming), profil ini menjadi pilihan utama untuk menghasilkan beragam desain, fleksibilitas dan performa.

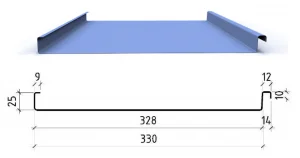

DETAIL PROFILE
PROFILE PROPERTY
SPESIFIKASI DIMENSI
Parameter | Nilai |
Feed Coil | 406 mm |
Lebar Efektif | 330 mm |
Tinggi Gelombang | 25 mm |
Lebar Lembah | 328 mm |
Jarak Gelombang | 330 mm |
Kemampuan Mesin | 0.5 ~ 0.70 mm BMT G300 |
Standar Ketebalan | 0.55 mm BMT G300 |
BERAT PROFIL (kg/m²)
Ketebalan (BMT) | Warna | Bere |
0.55 | 4.19 | 4.13 |
APLIKASI DAN BENTUK ATAP
PENGGUNAAN
Produk ini dapat digunakan untuk atap dan dinding. Memungkinkan dilengkung dengan model crimping curve. Adapun kapasitas lengkung sebagai berikut:
SPESIFIKASI LENGKUNG
Tipe Lengkung | Kapasitas |
Spring Curve | NYT |
Pre-Curve Curve (Rmin) | R+1.5M |
Radius Cembung | (R+) |
Ketebalan yang Dapat Digunakan | 0.55 – 0.70 MM BMT |
Untuk kondisi Rmin dibutuhkan support dengan fixed clip setiap jarak 150 mm

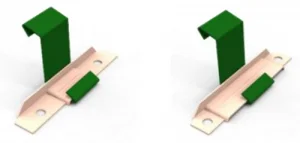

SISTEM & TIPE KONEKSI
Komponen | Detail Spesifikasi |
Jenis Sekrup | 10-24×22 Wafer Head |
Kebutuhan per Klip | 2 pcs |
Tipe Klip | Fungsi |
Klip Fixed | Koneksi tetap pada titik tertentu |
Klip Sliding | Koneksi yang memungkinkan pergerakan |
SISTEM SAMBUNGAN
Dapat Overlap dengan Panjang Overlap 200 mm
Sistem sambungan overlap merupakan metode penyambungan profil yang dirancang untuk memberikan kekuatan struktural optimal dan ketahanan cuaca superior. Dengan panjang overlap 200 mm, sistem ini memastikan area kontak yang cukup luas untuk distribusi beban yang merata di sepanjang sambungan. Panjang overlap yang standar ini telah terbukti memberikan keamanan struktural yang handal dalam berbagai kondisi beban angin dan cuaca ekstrem.
JARAK RANGKA MAKSIMUM
UNTUK ATAP
Tebal (BMT) | Single Span | End Span | Internal Span |
0.55 | 350 | 350 | 700 |
KAPASITAS ANGIN HISAP
TEBAL 0.55 mm BMT
Support | Limit State | Clip Spacing | |
350 | 700 | ||
Plywood | Serv. | 0.87 | 1.29 |
Strenght | 5.50 | 4.60 | |
Steel Batten | Serv | 0.87 | 1.29 |
Strenght | 5.12 | 2.88 | |
DRAINASE ATAP
Intensitas Curah Hujan (mm/jam) | Slope (°) | |||
3 | 5 | 7 | 10 | |
100 | 323 | 402 | 479 | 551 |
200 | 161 | 201 | 240 | 276 |
300 | 108 | 134 | 160 | 184 |
400 | 81 | 101 | 120 | 138 |
500 | 65 | 80 | 96 | 110 |
KAPASITAS CURVA
Min Length (mm) | Max Lenght (mm) | Min Width (mm) | Max Width (mm) | Min Radius (mm) | Sprung Radius (mm) |
Straight | |||||
800 | 12.000 | 535 | 605 | – | – |
Tapered | |||||
1.000 | 10.000 | 100 | 490 | – | – |
Straight Curved | |||||
800 | 12.000 | 535 | 535 | 1500 | 30.000 |
Tapered and Curved | |||||
1.000 | 10.000 | 300 | 490 | 1500 | 30.000 |
COATING
Jenis Coating | Spesifikasi |
Zincalume AZ150 | Lapisan aluminum-zinc alloy |
Colorbond AZ150 | Lapisan aluminum-zinc dengan cat warna |
AKSESORIS
Location | Type of Fixing | Details | Type of Fasteners | Capacity Drilling |
Roofing | Clip Fixing Location |  | Screw Type 10-16×16 WAF | 6.5 mm |
KELEBIHAN
Pilihan atap yang sederhana
- Ketinggian yang dirancang khusus pada 25/38mm, berkontribusi pada modernitas, ringan dan tampilan arsitektur yang memukau
- Menampilkan bentuk atap yang khas
- Bentuk yang lebih kompleks
Keberlanjutan dan Efisiensi Termal yang Baik
Perawatan Mudah
Dijamin oleh BlueScope Lysaght
Tahan Panas
Referensi Proyek

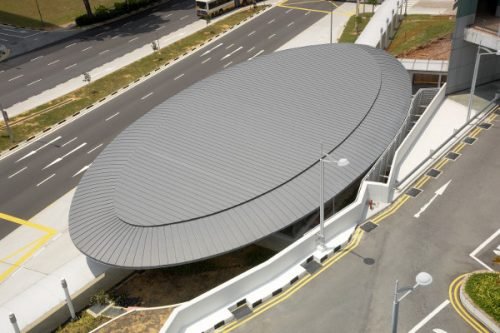

Outram Park MRT Station
Singapore

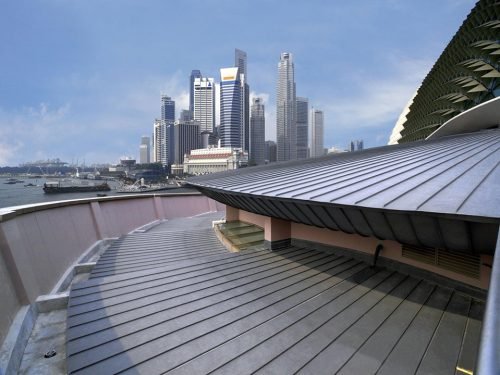

Esplanade
Singapore
Paramasteel merupakan distributor resmi dari Produk PT. NS BlueScope Lysaght Indonesia
Paramasteel menjual produk atap dan dinding BlueScope Lysaght tipe profil Lysaght Locked Seam dengan material BlueScope Zincalume dan Colorbond.
Konsultasikan proyek Anda kepada ahlinya. Kami siap memberikan pelayanan yang terbaik untuk proyek Anda
