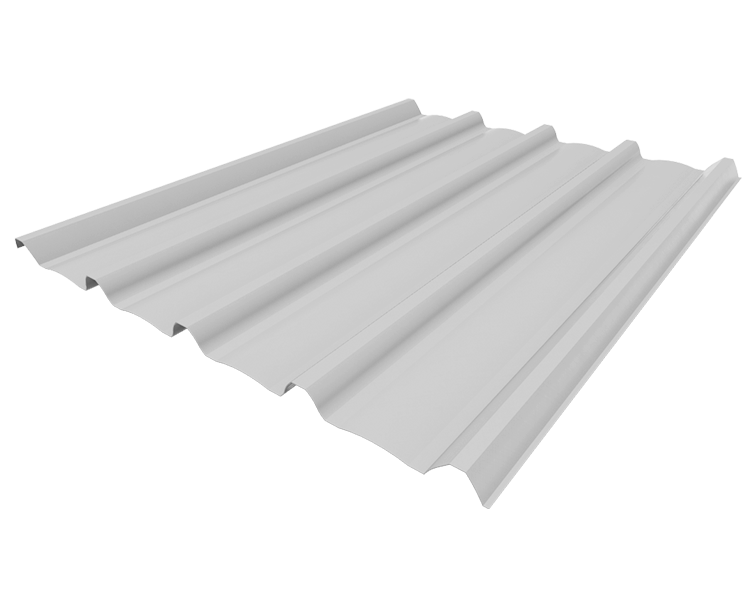

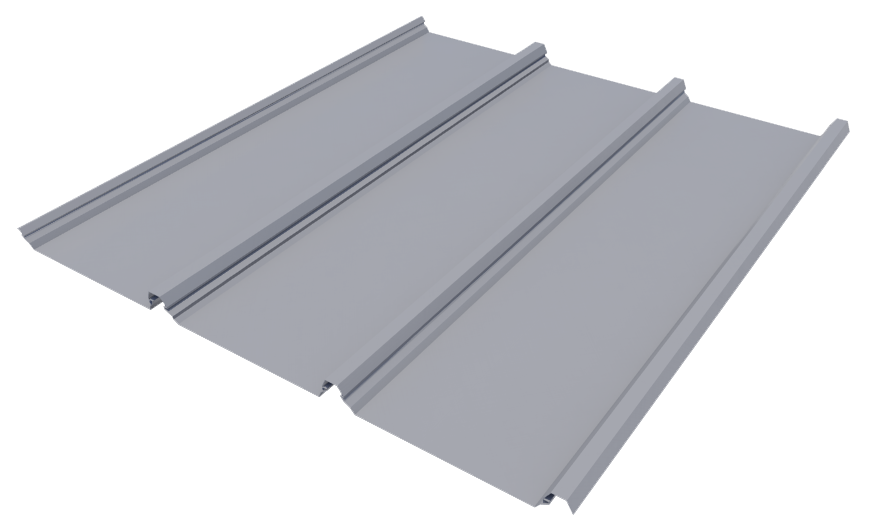

Pengembangan profil penutup atap tersembunyi Klip-Lok dengan bentuk gelombang yang lebih tegas dan alur melintang yang halus di bagian lembah, memiliki area cakupan yang lebih luas dan daya tarik visual. Pemasangan dengan sistem sekrup tersembunyi menghasilkan tingkat kedap air yang sangat baik dan kontrol muai-susut termal.
DETAIL PROFIL
PROPERTI PROFIL

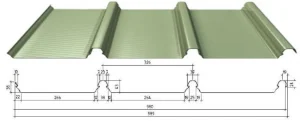

SPESIFIKASI DIMENSI
Paramater | Nilai |
Feed Coil | 1219 mm |
Lebar Efektif | 980 mm |
Tinggi Gelombang | 43 mm |
Lebar Lembah | 266 mm |
Jarak Gelombang | 326 mm |
Kemampuan Mesin | 0.40 ~ 0.60 mm BMT |
Standar Ketebalan | 0.40 & 0.45 mm BMT |
BERAT PROFIL (kg/m²)
Ketebalan (BMT) | Warna | Bere |
0.40 | 4.17 | 3.10 |
0.45 | 4.66 | 4.59 |
APLIKASI DAN BENTUK ATAP
PENGGUNAAN
Produk ini dapat digunakan untuk atap dan dinding dengan perlakuan khusus. Tidak memungkinkan untuk atap lengkung yang memiliki radius. Atap lengkung hanya untuk lengkung alami / Spring Curve dengan batasan radius yang telah ditentukan.
SPESIFIKASI LENGKUNG
Jenis Lengkung | Radius |
Spring Curve | R+80M |
SISTEM DAN TIPE KONEKSI

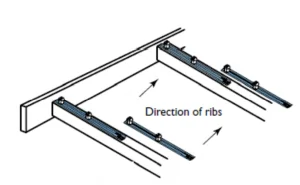

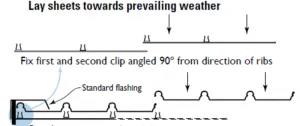

Klip KL98 dirancang khusus untuk profil berdimensi lebar (efektif 980 mm) dengan sistem sambungan tersembunyi yang memiliki daya cengkeram unggul. Sistem ini cocok digunakan untuk aplikasi skala besar dengan beban struktural tinggi. Sekrup Hex Head 12-14 x 30 memiliki diameter yang lebih besar dibandingkan dengan Klip KL85, sehingga mampu menahan beban lebih tinggi pada profil lebar. Corrosion Class 3 menjamin ketahanan terhadap korosi dalam jangka panjang. Pada aplikasi dengan insulasi, perlu perhatian khusus: insulasi tipis (seperti bubble atau foam ≤10 mm) masih memungkinkan penggunaan sekrup standar, sedangkan insulasi yang lebih tebal seperti mineral wool memerlukan spacer untuk memastikan koneksi yang kuat antara clip dan struktur rangka atap. Sistem clip ini sangat ideal untuk proyek industri dan komersial berskala besar yang memerlukan efisiensi pemasangan dengan hasil akhir yang bersih dan profesional.
Komponen | Detail Spesifikasi |
Jenis | 12-14 x 30 Hex Head |
Standar Korosi | Corrosion Class 3 |
Aplikasi Tanpa Insulasi | Langsung dipasang pada struktur. |
Aplikasi dengan Insulasi Tipis | Bubble/foam dengan ketebalan maksimum 10 mm. |
SISTEM SAMBUNGAN

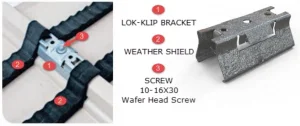

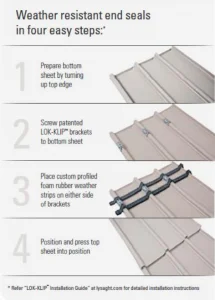

Profil ini direkomendasikan untuk dipasang tanpa sambungan, atau dengan membawa mesin ke lokasi proyek guna memperoleh hasil yang optimal. Apabila hal tersebut tidak memungkinkan, pemasangan sambungan memerlukan aksesori tambahan, yaitu LOK-KLIP dengan sistem sambungan yang akan dijelaskan pada bagian selanjutnya.
Sistem ini memberikan fleksibilitas dalam pemasangan sesuai dengan kondisi lapangan dan kebutuhan proyek.
JARAK RANGKA MAKSIMUM
UNTUK ATAP
Tebal (BMT) | Single Span | End Span | Internal Span |
0.40 | 800 | 800 | 1200 |
0.45 | 925 | 1050 | 1825 |
UNTUK DINDING
Tebal (BMT) | Single Span | End Span | Internal Span |
0.40 | 1580 | 1720 | 2810 |
0.45 | 1780 | 1940 | 3160 |
KAPASITAS ANGIN HISAP
Tebal 0.40 mm BMT
Limit State | Span (mm) | |||||
900 | 1200 | 1500 | 1800 | 2100 | 2400 | |
Single | ||||||
Serv. | 0.91 | 0.8 | 0.7 | 0.61 | 0.52 | 0.45 |
Strength | 1.89 | 1.76 | 1.63 | 1.49 | 1.35 | 1.2 |
End | ||||||
Serv. | 0.73 | 0.71 | 0.69 | 0.66 | 0.63 | 0.58 |
Strength | 1.7 | 1.53 | 1.36 | 1.19 | 1.04 | 0.93 |
Internal | ||||||
Serv. | 0.65 | 0.62 | 0.6 | 0.59 | 0.58 | 0.56 |
Strength | 1.81 | 1.63 | 1.47 | 1.34 | 1.23 | 1.15 |
Tebal 0.45 mm BMT
Limit State | Span (mm) | |||||
900 | 1200 | 1500 | 1800 | 2100 | 2400 | |
Single | ||||||
Serv. | 1.02 | 0.91 | 0.81 | 0.72 | 0.62 | 0.54 |
Strength | 2.17 | 1.94 | 0.71 | 1.51 | 1.36 | 1.21 |
End | ||||||
Serv. | 1.03 | 1.01 | 0.98 | 0.91 | 0.83 | 0.73 |
Strength | 2.08 | 2.03 | 1.98 | 1.77 | 1.49 | 1.24 |
Internal | ||||||
Serv. | 0.98 | 0.97 | 0.95 | 0.92 | 0.84 | 0.75 |
Strength | 2.03 | 1.94 | 1.81 | 1.6 | 1.39 | 1.22 |
DRAINASE ATAP
Intensitas Curah Hujan (mm/jam) | Slope (°) | |||
3 | 5 | 7 | 10 | |
100 | 588 | 735 | 873 | 1003 |
200 | 294 | 366 | 436 | 502 |
300 | 196 | 244 | 291 | 334 |
400 | 147 | 183 | 218 | 251 |
500 | 118 | 146 | 175 | 201 |
KAPASITAS RENTANG
Type Of Span BMT (mm) Tanpa Pengaku Tepi | 0.40 BMT | 0.45 BMT |
Roof (mm) | ||
Single Span | 800 | 925 |
End Span | 800 | 1050 |
Internal Span | 1200 | 1825 |
Unstiffened Overhang | 150 | 150 |
Stiffened Overhang | 400 | 400 |
BERAT PROFIL kg/m2
Tebal (BMT) | Colorbond | Zincalume | Kirana | Abadi |
0.40 | 4.80 | 4.71 | 4.71 | 4.64 |
0.45 | 5.36 | 5.27 | 5.27 | 5.20 |
0.50 | 5.92 | 5.83 | 5.82 | 5.76 |
0.55 | 6.47 | 6.39 | 6.38 | 6.32 |
0.60 | 7.03 | 6.95 | 6.94 | 6.88 |
0.65 | 7.59 | 7.51 | 7.5 | 7.43 |
0.70 | 8.15 | 8.06 | 8.06 | 7.99 |
COATING
Jenis Coating | Spesifikasi |
Zincalume AZ150 | Lapisan aluminum-zinc alloy |
Colorbond AZ150 | Lapisan aluminum-zinc dengan cat warna |
AKSESORIS
Location | Type of Fixing | Details | Type of Fasteners | Capacity Drilling |
Roofing | Clip Fixing Location |  | Cteks 12-14 x 30 HGS | 6.5 mm |
KELEBIHAN
- Plihan atap paling ekonomis dengan sistem klip pengikat dan sekrup tersembunyi
- Rekomendasi kemiringan atap minimum 2°
- Panjang custom hingga 20m untuk pengangkutan trailer
Keberlanjutan dan Efisiensi Termal yang Baik
Perawatan Mudah
Dijamin oleh BlueScope Lysaght
Tahan Panas
Referensi Proyek
Design Village Outlet Mall
Penang, Malaysia
Paramasteel merupakan distributor resmi dari Produk PT. NS BlueScope Lysaght Indonesia
Paramasteel menjual produk atap dan dinding BlueScope Lysaght tipe profil Lysaght Klip Lok Optima dengan material BlueScope Zincalume dan Colorbond.
Konsultasikan proyek Anda kepada ahlinya. Kami siap memberikan pelayanan yang terbaik untuk proyek Anda
