LYSAGHT® KLIP-LOK® 406
LYSAGHT® KLIP-LOK® 406

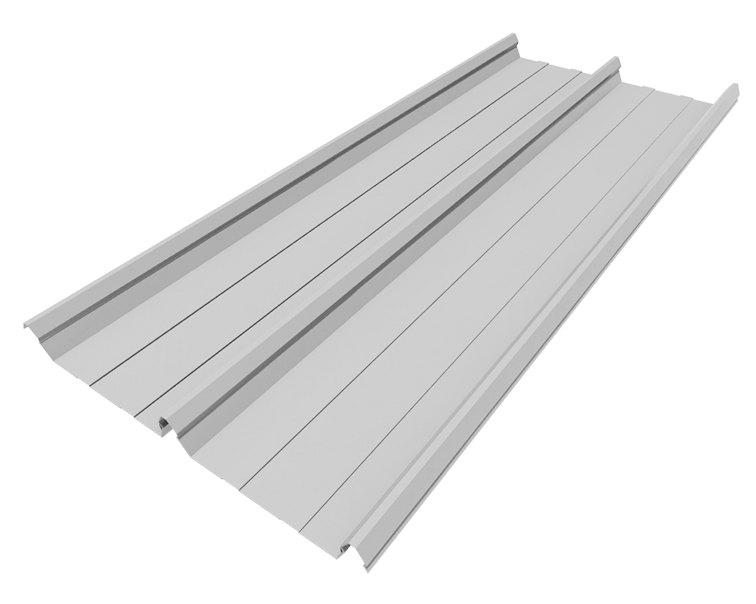

Pentutup atap dan dinding panjang yang kuat dan serbaguna. Metode pengikat tersembunyi dan lembah beralur menghasilkan tampilan garis-garis yang bersih dan halus, memungkinkan untuk digunakan pada banyak aplikasi atap bersudut kemiringan rendah hingga dinding bergaris vertikal atau horisontal.
DETAIL PROFILE
PROFILE PROPERTY
SPESIFIKASI DIMENSI
Parameter | Nilai |
Feed Coil | 578 mm |
Lebar Efektif | 406 mm |
Tinggi Gelombang | 40 mm |
Lebar Lembah | 165 mm |
Jarak Gelombang | 203 mm |
Kemampuan Mesin | 0.40 ~ 0.60 mm BMT |
Standar Ketebalan | 0.40 & 0.45 mm BMT |
BERAT PROFIL (kg/m²)
Ketebalan (BMT) | Warna | Bere |
0.40 | 4.81 | 4.72 |
0.45 | 5.35 | 5.26 |
APLIKASI DAN BENTUK ATAP
PENGGUNAAN
Produk ini dapat digunakan untuk atap dan dinding dengan perlakuan khusus. Tidak memungkinkan untuk atap lengkung yang memiliki radius. Atap lengkung hanya untuk lengkung alami / Spring Curve dengan batasan radius yang telah ditentukan.
SPESIFIKASI LENGKUNG
Jenis Lengkung | Radius |
Spring Curve | R+80M |
SISTEM & TIPE KONEKSI

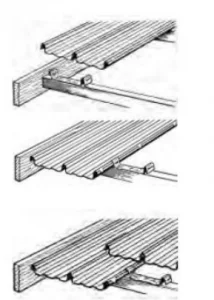

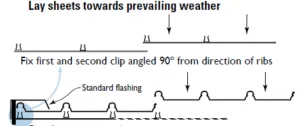

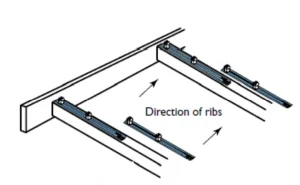

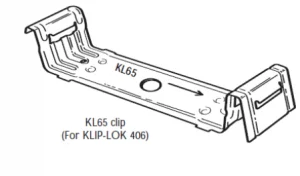

Klip KL85 dirancang khusus untuk profil KLIP LOCK 406 yang memberikan sistem koneksi tersembunyi tanpa penetrasi sekrup pada permukaan atap yang terlihat. Sistem ini meningkatkan estetika dan mengurangi risiko kebocoran. Sekrup 10-24 x 22 Wafer Head memiliki kepala yang lebih lebar untuk distribusi beban yang optimal pada klip. Corrosion Class 3 memastikan ketahanan terhadap korosi dalam jangka panjang. Aplikasi Insulasi memerlukan pertimbangan khusus dimana insulasi tipis (bubble/foam ≤10mm) masih memungkinkan penggunaan sekrup standar, sedangkan insulasi tebal seperti mineral wool memerlukan spacer untuk memastikan koneksi yang kuat antara klip dan struktur gording. Sistem klip ini memberikan fleksibilitas pemasangan yang tinggi dengan hasil akhir yang bersih dan profesional.
Komponen | Detail Spesifikasi |
Jenis | 12-14 x 50 Hex Head |
Standar Korosi | Corrosion Class 3 |
Jumlah per Unit | 4 pcs per m² |
Fitur Khusus | Sang Guard untuk anti bocor |
SISTEM SAMBUNGAN
Dapat Overlap dengan Panjang Overlap 200 mm
Sistem sambungan overlap merupakan metode penyambungan profil yang dirancang untuk memberikan kekuatan struktural optimal dan ketahanan cuaca superior. Dengan panjang overlap 200 mm, sistem ini memastikan area kontak yang cukup luas untuk distribusi beban yang merata di sepanjang sambungan. Panjang overlap yang standar ini telah terbukti memberikan keamanan struktural yang handal dalam berbagai kondisi beban angin dan cuaca ekstrem.
JARAK RANGKA MAKSIMUM
UNTUK ATAP
Tebal (BMT) | Single Span | End Span | Internal Span |
0.40 | 1400 | 1460 | 1800 |
0.45 | 1650 | 2025 | 2225 |
UNTUK DINDING
Tebal (BMT) | Single Span | End Span | Internal Span |
0.30 | 1700 | 2000 | 2000 |
0.35 | 1980 | 2320 | 2650 |
0.45 | 2260 | 2650 | 2650 |
KAPASITAS ANGIN HISAP
TEBAL 0.40 mm BMT
Limit State | Span (mm) | |||||
900 | 1200 | 1500 | 1800 | 2100 | 2400 | |
Single | ||||||
Serv. | 1.75 | 1.50 | 1.30 | 1.15 | 1.00 | 0.90 |
Strength | 3.70 | 3.40 | 3.00 | 2.50 | 2.05 | 1.50 |
End | ||||||
Serv. | 1.83 | 1.75 | 1.65 | 1.50 | 1.35 | 1.20 |
Strength | 3.10 | 2.80 | 2.45 | 2.15 | 1.80 | 1.45 |
Internal | ||||||
Serv. | 1.75 | 1.60 | 1.60 | 1.60 | 1.55 | 1.40 |
Strength | 3.00 | 2.80 | 2.55 | 2.30 | 2.00 | 1.70 |
TEBAL 0.45 mm BMT
Limit State | Span (mm) | |||||
900 | 1200 | 1500 | 1800 | 2100 | 2400 | |
Single | ||||||
Serv. | 2.34 | 2.07 | 1.81 | 1.55 | 1.31 | 1.07 |
Strength | 4.17 | 3.99 | 3.79 | 3.52 | 3.16 | 2.68 |
End | ||||||
Serv. | 2.13 | 1.98 | 1.82 | 1.66 | 1.51 | 1.36 |
Strength | 3.83 | 3.25 | 2.78 | 2.4 | 2.11 | 1.89 |
Internal | ||||||
Serv. | 2.34 | 2.27 | 2.18 | 2.09 | 1.98 | 1.85 |
Strength | 3.86 | 3.29 | 2.83 | 2.47 | 2.18 | 4.95 |
DRAINASE ATAP
Intensitas Curah Hujan (mm/jam) | Slope (°) | |||
3 | 5 | 7 | 10 | |
100 | 548 | 682 | 813 | 934 |
200 | 274 | 341 | 406 | 467 |
300 | 183 | 227 | 271 | 311 |
400 | 137 | 170 | 203 | 234 |
500 | 110 | 136 | 163 | 187 |
KAPASITAS RENTANG
Type Of Span BMT (mm) | 0.40 BMT | 0.45 BMT |
Roof (mm) | ||
Single Span | 800 | 925 |
End Span | 800 | 1080 |
Internal Span | 1200 | 1825 |
Unstifffened Overhang | 150 | 150 |
Stiffened Overhang | 400 | 400 |
COATING
Jenis Coating | Spesifikasi |
Zincalume AZ150 | Lapisan aluminum-zinc alloy |
Colorbond AZ150 | Lapisan aluminum-zinc dengan cat warna |
AKSESORIS
Location | Type of Fixing | Details | Type of Fasteners | Capacity Drilling |
Roofing | Clip Fixing Location |  | Cteks 12-14 x 50 HGS | 6.5 mm |
KELEBIHAN
Pilihan atap ekonomis terbaik dengan lap samping anti kapiler.
Dapat digunakan untuk jenis atap lengkungan.
Dapat dipasang dengan tumpang tindih (dengan minimal tumpang tindih yang disarankan 200mm).
Panjang Custom hingga 20m untuk pengangkutan trailer.
Sustainability and Thermal Efficiency
Easy for Maintain
Waranty Backed by BlueScope Lysaght
Fire Performance Reduction
