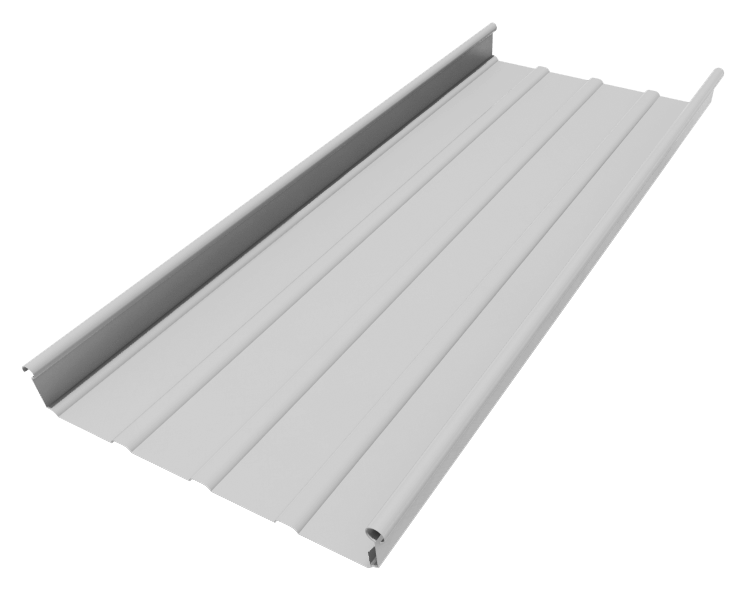

LYSAGHT® FLEX-LOK®

Sistem atap standing seam struktural serbaguna dengan profil gelombang-tinggi yang cocok untuk geometri atap yang rumit, yang membutuhkan panel meruncing (tapered) dan melengkung. Dengan sambungan yang disematkan secara mekanis pada klip tersembunyi yang dirancang khusus untuk menghasilkan kekuatan dan ketahanan terhadap cuaca yang sangat baik.

DETAIL PROFILE

PROFILE PROPERTY

Dimensi Utama

Parameter	Nilai	Satuan
Feed Coil	580	mm
Lebar Efektif	400	mm
Tinggi Gelombang	65	mm
Lebar Lembah	395	mm
Jarak Gelombang	400	mm

Spesifikasi Material

Parameter	Nilai
Kemampuan Mesin	0.55 – 0.80 mm BMT G300
Standar Ketebalan	0.55 mm BMT G300

Berat Profil (kg/m²)

Ketebalan (BMT)	Warna	Bere
0.55	4.19	4.13

APLIKASI DAN BENTUK ATAP

Penggunaan

Aplikasi: Dinding dan Atap
Kemungkinan: Lengkung dengan model smooth pre-curve

Spesifikasi Lengkung

Jenis Lengkung	Radius
Spring Curve	R+60M & R-80M
Crimp Curve (Rmin)	R+11M & R-11M
Multiple Radius	Cembung (R+) & Cekung (R-)

Ketebalan yang dapat digunakan

Range: 0.55 – 0.80 MM BMT

Profil ini dapat diproduksi dengan bentuk tapered (240 – 400 mm), sehingga dapat diaplikasikan untuk bentuk bangunan yang melengkung 2 arah maupun bentuk dome.

SISTEM & TIPE KONEKSI

Sistem koneksi ke gording menggunakan halter merupakan solusi pemasangan yang efektif untuk profil atap gelombang. Halter dirancang khusus mengikuti kontur profil gelombang untuk distribusi beban yang optimal dan material berkualitas tinggi yang tahan lama dalam kondisi cuaca ekstrem.

Komponen	Detail Spesifikasi
Jenis	12-14 x 30 Hex Head
Standar Korosi	Corrotion Class 3
Jumlah per Unit	3 pcs per halter
Material	Baja galvanis anti karat

SISTEM SAMBUNGAN

Dapat Overlap dengan Panjang Overlap 200 mm

Sistem sambungan overlap merupakan metode penyambungan profil yang dirancang untuk memberikan kekuatan struktural optimal dan ketahanan cuaca superior. Dengan panjang overlap 200 mm, sistem ini memastikan area kontak yang cukup luas untuk distribusi beban yang merata di sepanjang sambungan. Panjang overlap yang standar ini telah terbukti memberikan keamanan struktural yang handal dalam berbagai kondisi beban angin dan cuaca ekstrem.

JARAK RANGKA MAKSIMUM

Tebal (BMT)	Single Span	End Span	Internal Span
0.55	800 mm	1000 mm	1200 mm

Untuk Atap

KAPASITAS ANGIN HISAP

Span	Limit State	Span (mm)
Span	Limit State	900	1200	1500	1800	2100	2400
Single	Serv.	1.10	0.99	0.89	0.80	0.71	0.63
	Strength	2.40	1.90	1.45	1.10	0.85	0.75
End	Serv.	0.63	0.58	0.55	0.53	0.52	0.53
	Strength	1.40	1.20	1.05	0.95	0.85	0.80
Internal	Serv.	0.58	0.53	0.50	0.48	0.48	0.52
	Strength	1.20	1.10	1.00	0.95	0.90	0.90

DRAINASE ATAP

Intensitas Curah Hujan (mm/jam)	Slope 3°	Slope 5°	Slope 7°	Slope 10°
100	796	991	1181	1358
200	398	495	591	679
300	265	330	394	453
400	199	248	295	339
500	159	198	236	272

SPESIFIKASI BAJA

Kategori	Detail Spesifikasi
Coverage	Straight: 300, 400, 500 mm
Coverage	Tapered: 240-400 mm
Minimum Recommended Roof Pitch	2.5%

Jenis Lengkung	Tipe	Radius Minimum
Smooth Pre-curve	Convex (Cembung)	14 M
Smooth Pre-curve	Concave (Cekung)	18 M
Spring Curve	Convex (Cembung)	55 M (0.60 mm)
	Convex (Cembung)	60 M (0.85 mm)
	Concave (Cekung)	80 M (0.60 mm)
	Concave (Cekung)	90 M (0.85 mm)

COATING

Jenis Coating	Spesifikasi
Zincalume AZ150	Lapisan aluminum-zinc alloy
Colorbond AZ150	Lapisan aluminum-zinc dengan cat warna

AKSESORIS

Location	Type of Fixing	Details	Type of Fasteners	Capacity Drilling
Roofing	Crest Fixing		Cteks 12-14 x 50 HGS	6.5 mm
Walling	Valley Fixing		Cteks 12-14x 20 HWFS	6.5 mm

KELEBIHAN

Pilihan atap ekonomis terbaik dengan lap samping anti kapiler.
Dapat digunakan untuk jenis atap lengkungan.
Dapat dipasang dengan tumpeng tindih (dengan minimal tumpeng tindih yang disarankan 200mm).
Panjang Custom hingga 20m untuk pengangkutan trailer.
